真空吸盘

真空吸盘

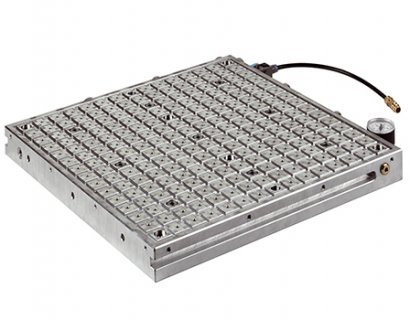

真空吸盘的上表面有沟槽和真空吸嘴。通过密封圈可形成一个或多个真空区域来吸紧工件。另外,还有一些定位销孔以方便工件的定位。


应用领域:

工件可以被真空吸盘夹紧。采用独立真空夹紧单元,可以同时夹紧多个不同种类的工件。主要应用于铣削和磨削加工。该产品包括了使用时需要的所有附件,可直接使用。


说明:



订货号

使用压力[bar]

真空度max[%]

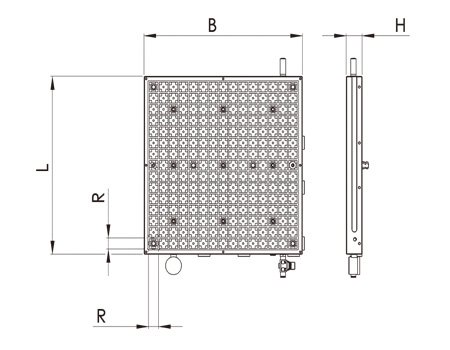

真空吸嘴数量LBH±0.1R

重量[KG]

3751053.5-4.593115015040251
3744703.5-4.593320030040256
3744883.5-4.5939300400402512
3744963.5-4.5939400400402516
3745043.5-4.5939400600402524
3757173.5-4.59311501504012.51
3757333.5-4.59332003004012.56
3757583.5-4.59393004004012.512
3757743.5-4.59394004004012.516
3757903.5-4.59394006004012.524



 优点:

1、AMF真空夹具可以直接使用工厂现有的压缩空气,也可以使用真空泵。节省成本仅消耗少量的压缩空气,使用成本低。例如:1立方米的压缩空气0.06元,平均每分钟使用40L,每小时的花费是0.15元。

2、可一次夹持多个工件

3、多个真空吸盘可组合使用

4、高夹持力

5、多种用途

6、密封圈可以用于不规则形状工件的夹紧

7、无变形、无振动,适合五面加工。

注意:

必须使用干燥的,经过过滤的,无润滑的压缩空气。

最大吸气流量为21.8L/min

最低操作气压3.5bar

请根据操作手册使用。

订制:

其他非标尺寸。
