整体式后拉卡盘

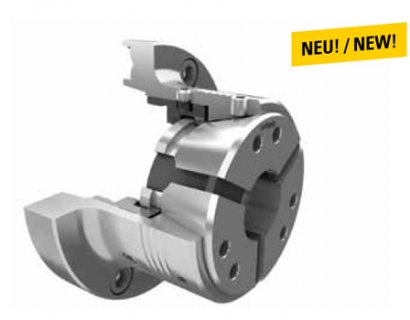

SPANNAX ®  通孔卡盘

现在更紧凑更轻对于在主轴上的棒料加工

在线询价

应用领域:

您的效益:

•  明显的减少的尺寸和重量,从而保护主轴

•  明显减少的干涉轮廓,就此更好的零件通路

•  被提高的跳动精度到0.005mm,因为卡盘本体一体

•  更高被允许的转速到8000min -1(Gr42&Gr65)

•  特别简易安装和免维护,完全密封

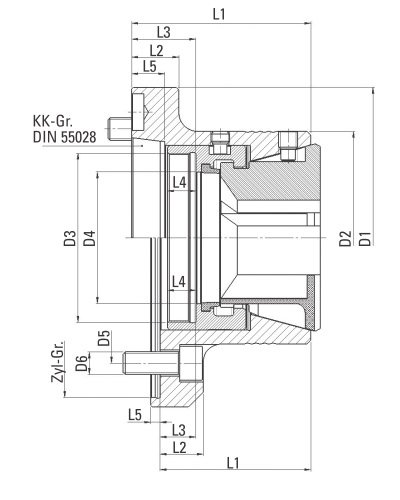

类型

type

订货号

item no.

尺寸

size

主轴尺寸

Zyl.-Gr.

D1

[mm]

D2

[mm]

D3

[mm]

D6

[mm]

重量

weight

[kg]

最大转速*

rpm*

max. [min -1 ]

TSL42/5D 036.8101/00 42 A2-5  13095M66x1,5M10 (4x90°)3,28000
TSL42/6D036.8102/00 42A2-616095M66x1,5M12 (4x90°)4,88000
TSL42/140D036.8103/004214015095M66x1,5M10 (3x120°)3,48000
TSL52/5D 036.8104/00 52A2-513095M66x1,5M10 (4x90°) 3,18000
TSL52/6D 036.8105/0052A2-616095M66x1,5M12 (4x90°)4,78000
TSL52/140D036.8106/005214015095M66x1,5M10 (3x120°)3,38000
TSL65/6D036.8107/00 65A2-6160113M90x1,5M12 (4x90°)4,78000
TSL65/8D036.8108/0065A2-8202113M90x1,5M16 (4x90°)7,78000
TSL65/170D036.8109/0065170180113M90x1,5M12 (6x60°)  5,08000


说明:
