液压解锁
气压自动除屑
解锁压力：最小50bar，最大60bar
表面及活塞硬化处理
重复定位精度 < 0.005 mm
零点定位系统与安装法兰(见样本35页)配合用于减少更换工装的时间，可在金属切削和非切削等各领域中使用，也可用于食品工业，化工和制药工业中使用。
说明:

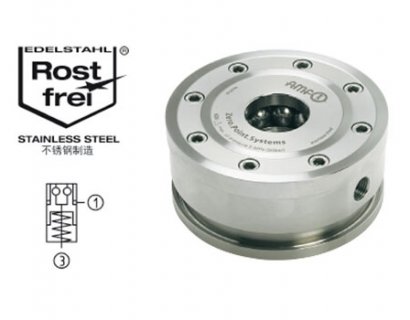

外置安装型零点定位器具有夹紧力和拉紧力高等优点。通过液压解锁（1），通过弹簧力进行机械锁紧。锁紧状态下可以随时切断压力源，因为正常锁紧时不需要通压力。
带自动除屑和间隙感应功能的零点定位器有两个接口：
1x 液压解锁接口 (1), 1x 自动除屑和间隙感应供气口 (3). (自动除屑和间隙感应供气口可根据实际情况选择是否接通。)
需要请索取:
- 其他安装方式
- 自动化解决方案
| 订货号 | 尺寸 | 夹紧力可达[kN] | 拉紧力[kN] | 吹屑 | 重量[Kg] |
| 303545 | K10 | 10 | 25 | √ | 0,9 |
| 302836 | K20 | 20 | 55 | √ | 2,7 |
| 302877 | K40 | 40 | 105 | √ | 6,6 |

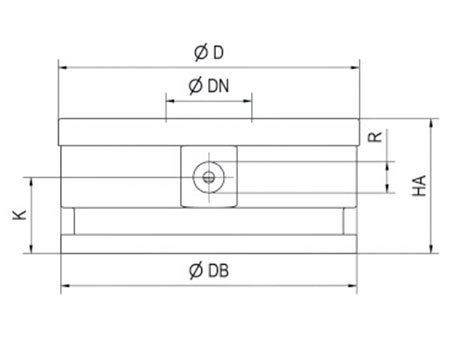

| 订货号 | 尺寸 | dia.D | dia.DB | dia. DN | HA | K | R |
| 303545 | K10 | 78 | 77,5 | 22 | 30 | 16,5 | G1/8 |
| 302836 | K20 | 112 | 110,0 | 32 | 50 | 28,25 | G1/4 |
| 302877 | K40 | 148 | 146,0 | 40 | 62 | 32,50 | G1/4 |
