气压解锁
解锁压力： 最小8 bar - 最大 12 bar
增压压力：最小 5 bar - 最大 6 bar
表面及活塞硬化处理
重复定位精度 < 0.005 mm
零点定位系统用于减少更换工装的时间，可在金属切削和非切削等各领域中使用，也可用于食品工业，化工和制药工业中使用。
说明:

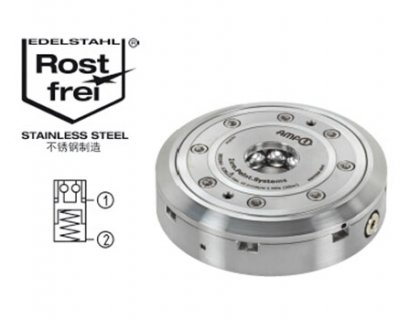

法兰安装型定位器可以非常简单的安装。它通过中心定位功能来进行定位。通过气压解锁（1），通过弹簧力进行机械锁紧。为了获得更大的夹紧力，可提供增压气压（2）。锁紧状态下可以随时切断压力源，因为正常锁紧时不需要通压力。需要时建议使用气压增压泵（样本第54页）。
这种零点定位器有两个接口：
1x气压解锁接口 (1) 1x 气压增压接口（2）。
| 订货号 | 尺寸 | 夹紧力可达[kN] | 拉紧力[kN] | 吹屑 | 重量[Kg] |
| 624102 | K10 | 8 | 25 | √ | 1,35 |
| 623989 | K20 | 17 | 55 | √ | 3,75 |
| 624168 | K40 | 30 | 105 | √ | 4,97 |
| 订货号 | 尺寸 | dia.DA | dia.DN | dia. D1 | HA | K | dia.LK | M | R | T |
| 624102 | K10 | 100 | 22 | 67 | 24 | 9 | 90 | M5 | G1/8 | 5,9 |
| 623989 | K20 | 136 | 32 | 100 | 35 | 13 | 124 | M6 | G1/8 | 8.9 |
| 624168 | K40 | 180 | 40 | 125 | 45 | 15 | 163 | M8 | G1/4 | 11,9 |
