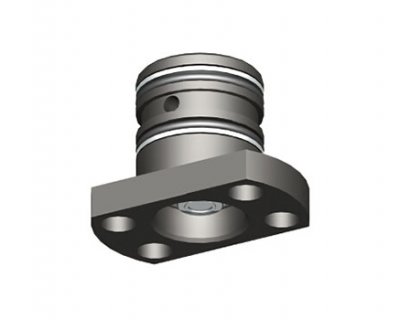

适配于快速公接头No. 6370ZMMG / ZMM
快速公接头和母接头配合使用可以用于更换托板时无损耗的连接或关闭气压或液压管路。可根据内置安装型零点定位调节高度。
说明:
快速接头必须进行2-3mm的导向，轴向需要有密封面。这个功能通过快速接头的定心功能实现。压力介质通过管接头或者O型接头传递。径向公差不能超过+/-0.2mm。快速接头必须在无压力的状态下连接。
快速接头分离力F[N]=15.4xp[bar]。

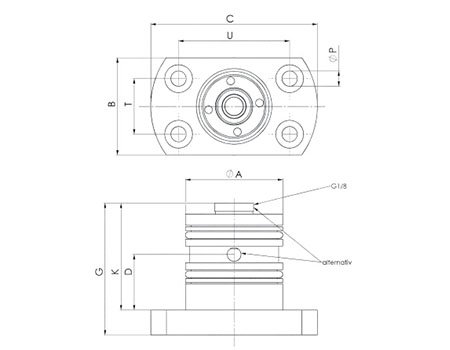

| 订货号 | 尺寸 | 普通孔[NW] | dia.A | B | C | D | G | K | dia.P | T | U | 重量[g] |
| 424242 | K20/K40 | 5 | 35 | 35 | 60 | 20 | 47,5 | 38,5 | 5,5 | 20 | 40 | 320 |
